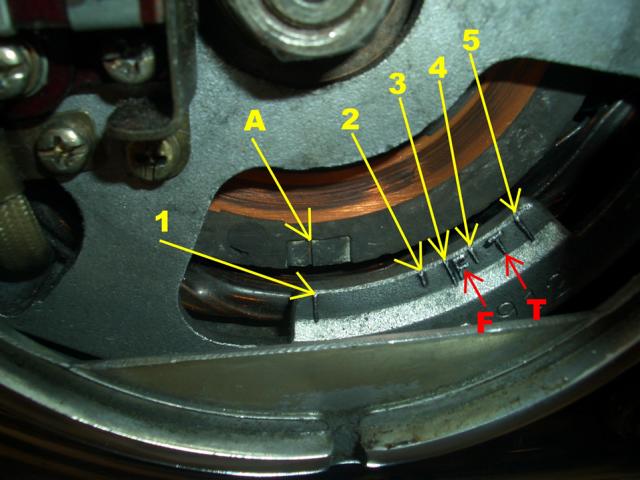

Hier ein Bild meiner Markierungen ......
...an welcher Markierung 1, 2, 3, 4 oder 5, oder dazwischen, muß die Markierung A stehen.?
hab keine Unterbrecher mehr... war eine Newtronic Zündung eingebaut.
..und was bedeuten die Buchstaben " F "   und   " T " ?





Bei den Kabeln war ich mir auch nicht ganz sicher.

Ich habe die Newtronic-Zündung ausgebaut

und da waren dann ein paar freie Kabelenden.

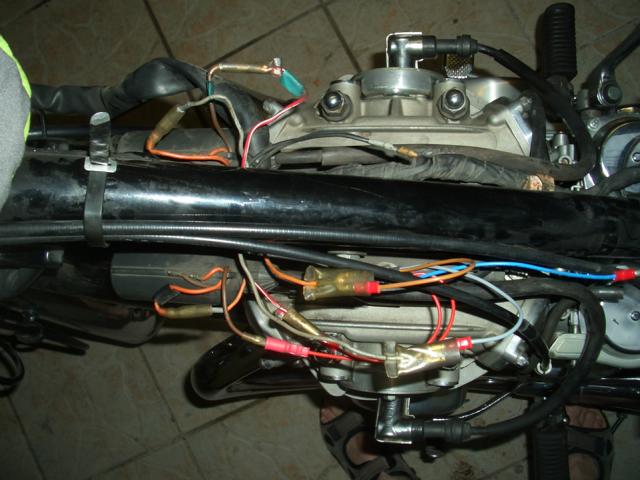

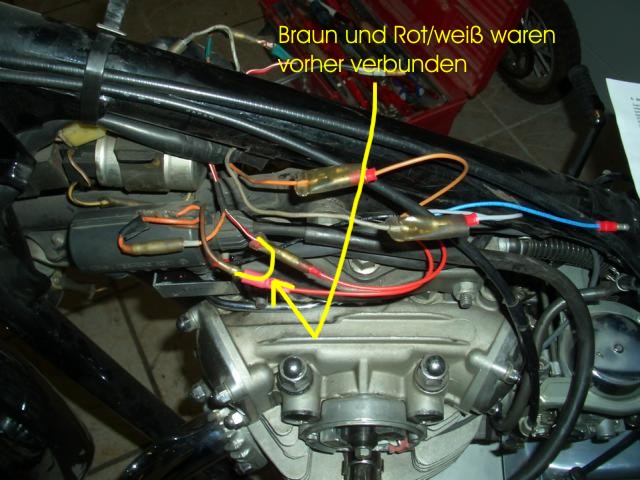

  1. das ist der Zustand nach entfernen der alten Zündung.




                                                                                                            mysteriöser schwarzer Draht

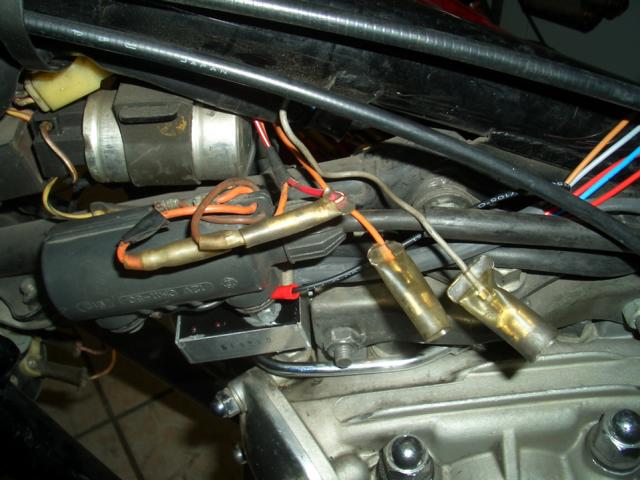

2....die linke Seite..

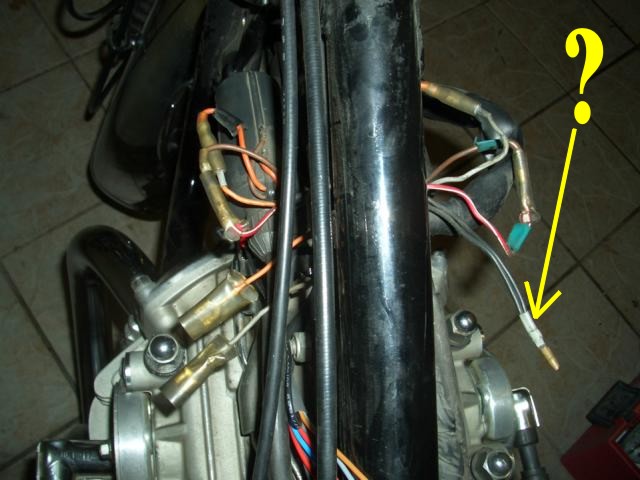

3...die rechte Seite...da weiß ich nicht, was das schwarze Doppelkabel bedeutet...ich glaube das war nicht angeschlossen..

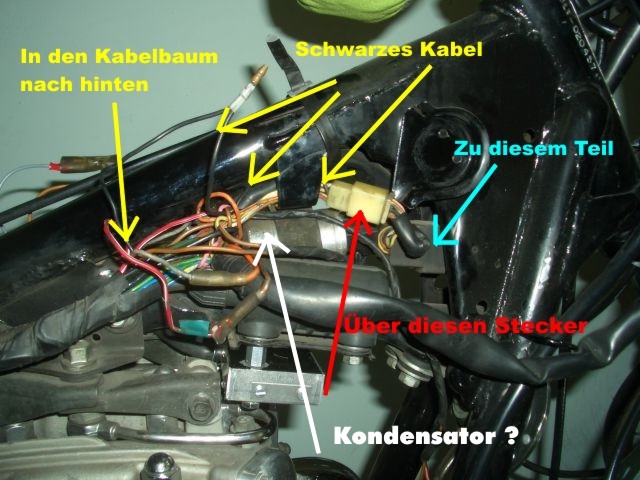

Das schwarze Kabel geht einmal nach hinten in den Kabelbaum.....und einmal nach

vorne über den Stecker zu dem blau markierten Teil. Was ist das für ein Teil.

Ist das das Blinkrelais ?

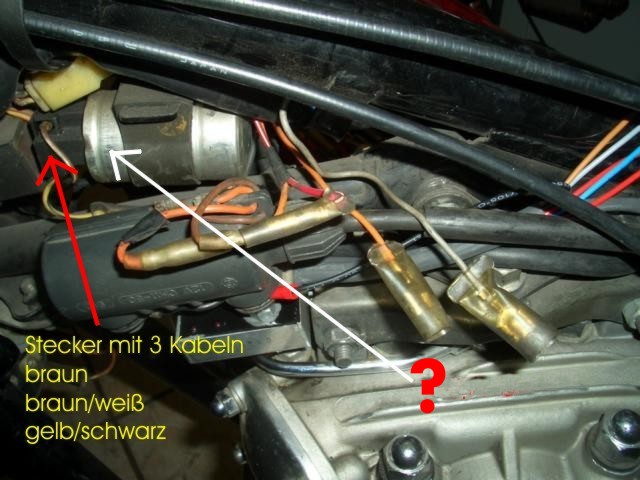

4. so,...das wäre die Verkabelung

..das blaue Kabel möchte ich verlängern und eine Diode im Sichtbereich einbauen....

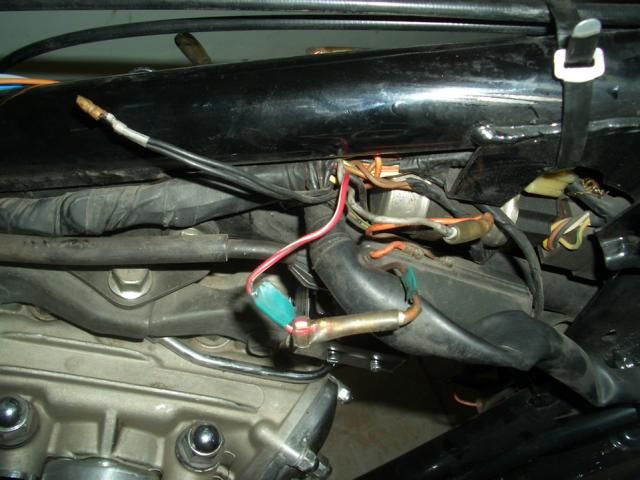

5....und so sieht das Ganze von oben aus.

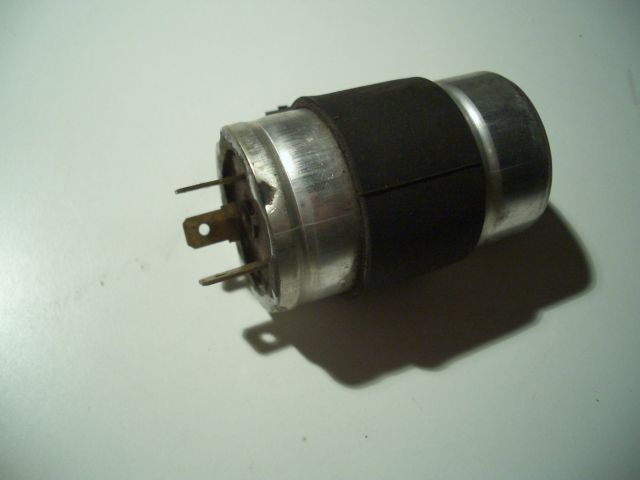

Was ist das für ein Teil?





handelt es sich hier um ein Blinkrelais?

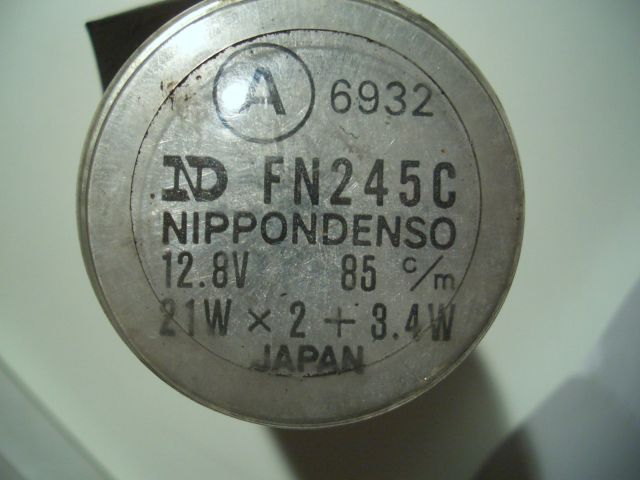

Die Beschriftung dieses Teils..
